Hoe veilig is het om vlak naast de ingang van een drukbevaren sluiskolk duikwerkzaamheden te verrichten? Die vraag stond centraal bij combinatie ZEEKR, omdat duikers een stalen aansluitplaat moesten aanbrengen voor een toekomstige bouwkuip. Om de risico’s objectief in kaart te brengen, voerde Aqua Vision, specialist in metingen in de waterkolom, een uitgebreide meetcampagne uit.
Aqua Vision is al bijna dertig jaar gespecialiseerd in het meten van stromingen in de waterkolom met behulp van akoestische Doppler-apparatuur. “Voor dit project hebben we op drie strategische locaties een meetframe geplaatst”, zegt Jeroen van Dam, salesmanager bij Aqua Vision. “Het doel was om vast te stellen welke stroomsnelheden de boten veroorzaken en of aanvullende veiligheidsmaatregelen noodzakelijk waren voor een veilige duikerinzet. Bij stroomsnelheden boven de 0,5 meter per seconde moeten duikers vanuit een beschermende duikkooi werken.”

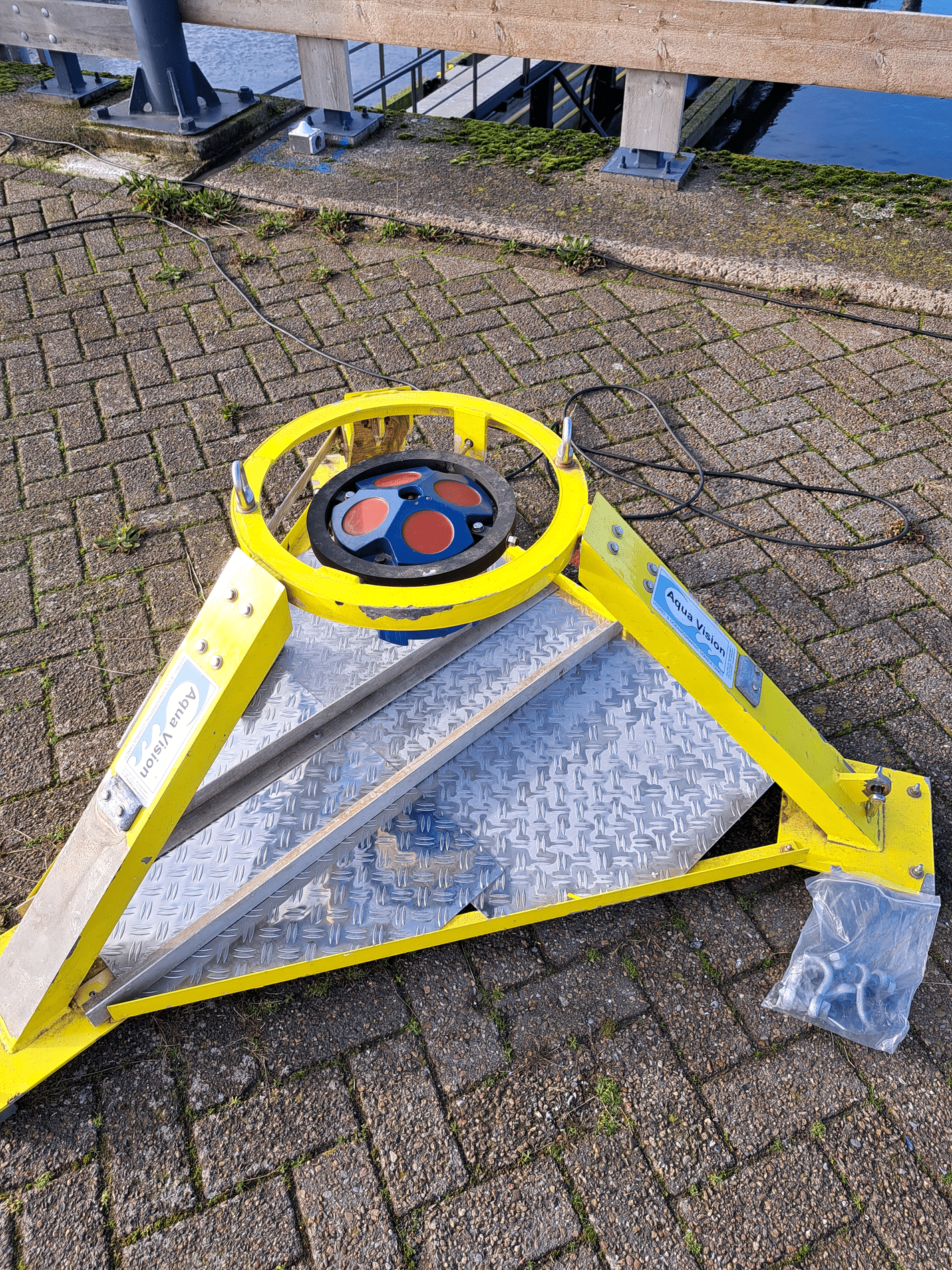

Een duikkooi beschermt de duiker tegen aanzuiging en sterke stromingen, maar beperkt tegelijkertijd de bewegingsvrijheid aanzienlijk. “Daarom was het van belang om objectief vast te stellen of deze (dure) maatregel noodzakelijk was”, zegt Almar Bijlsma, projectleider bij Aqua Vision. “Daartoe hebben we drie bodemframes geplaatst met daarop een Acoustic Doppler Current Profiler (ADCP) waarmee de stroomsnelheid over de waterkolom gemeten wordt. Deze apparatuur zendt geluidsgolven uit in het water die worden weerkaatst door kleine deeltjes, zoals luchtbelletjes, zand of algen. Door de vervorming van het terugkerende signaal – het zogenoemde Dopplereffect – kan zeer nauwkeurig worden bepaald hoe snel en in welke richting het water stroomt.” Over de volledige waterdiepte werd iedere twintig centimeter een meting uitgevoerd.

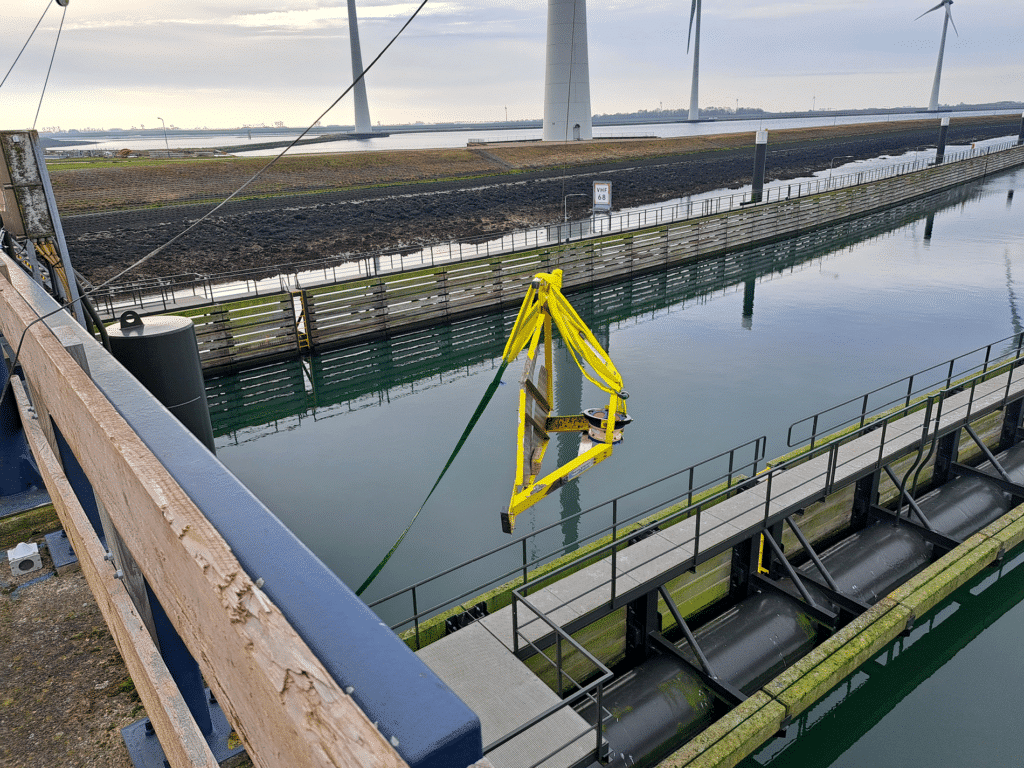

Het meetframe werd via een data- en voedingskabel verbonden met de oever. “Dit maakt het mogelijk om bij het plaatsen van de frames te controleren of het frame juist geplaatst is en de ADCP valide data meet. Omdat dicht bij de kade gemeten is, is de naar de kade gerichte bundel bewust afgekeurd. Die zou door de interferentie met de kade slechte data opleveren”, aldus Almar. “We hebben de meetgegevens vervolgens gekoppeld aan de AIS-data van passerende schepen. Zo kon exact worden vastgesteld welke stromingen ontstonden bij in- en uitvarende boten en die data werd door combinatie ZEEKR geïnterpreteerd om beheersmaatregelen voor een veilige duikerinzet te bepalen.”
Uit de metingen van Aqua Vision bleek dat passerende schepen een sterke stroming veroorzaken in het bovenste deel van de waterkolom en met name nabij de vaargeul. “In deze zone moeten de duikers daarom vanuit een kooi werken”, zegt Wouter Sloven van combinatie ZEEKR. “De door scheepvaart veroorzaakte stroming neemt echter snel af met de afstand tot de vaargeul. In het midden van de waterkering kunnen de werkzaamheden daardoor veilig zonder duikkooi worden uitgevoerd. Op basis van deze resultaten zijn inmiddels markeringen aangebracht die de veilige werkzone aangeven.”
