Vergeelde potloodtekeningen uit de jaren tachtig vormden het vertrekpunt voor de renovatie van de Krammersluizen. Hoewel de oorspronkelijke ontwerptekeningen nog beschikbaar waren, bleek na veertig jaar dat lang niet alle doorgevoerde reparaties, aanpassingen en verbeteringen verwerkt en bekend waren. Om alle bestaande installaties nauwkeurig te modelleren, zette MBM Engineers een combinatie van archiefonderzoek, 3D-scans en geavanceerde modelleringstechnieken in. Daarmee werd een digitale blauwdruk gecreëerd die essentieel is voor de renovatie van het sluizencomplex.
MBM Engineers is een samenwerking tussen drie ingenieursbureaus: MH Poly, BT Engineering en Maters & De Koning. Samen beschikken zij over ruim 120 specialisten op het gebied van constructies, geotechniek, werktuigbouwkunde, bouwkunde en inspecties. Binnen het werkveld kenden de partijen elkaar al. Zo kwam MBM Engineers in beeld bij combinatie ZEEKR. “In het project was behoefte aan specialistische kennis en ervaring om alle bestaande installaties nauwkeurig te modelleren”, vertelt Paul Quist, voorzitter van het ingenieurscollectief.
Die taak kwam terecht bij modelleur Michiel Zwart van MH Poly. Zijn opdracht: alle installaties in en rondom de sluizen digitaal vastleggen. Van roldeuren, trappen en bovenloopkranen tot staalconstructies en werktuigbouwkundige installaties. “Het ging dus niet om de hoofdvorm van het object, maar juist om alle onderdelen die erin zitten”, zegt Zwart. “Die informatie vormt de basis waarop andere partijen hun ontwerp- en modificatiewerk kunnen uitvoeren.” Dat bleek een flinke uitdaging. “De oorspronkelijke tekeningen dateren grotendeels uit de jaren tachtig en waren vaak nog met potlood en liniaal uitgewerkt. Bovendien was niet alles wat in de afgelopen veertig jaar was aangepast ook daadwerkelijk gedocumenteerd.”

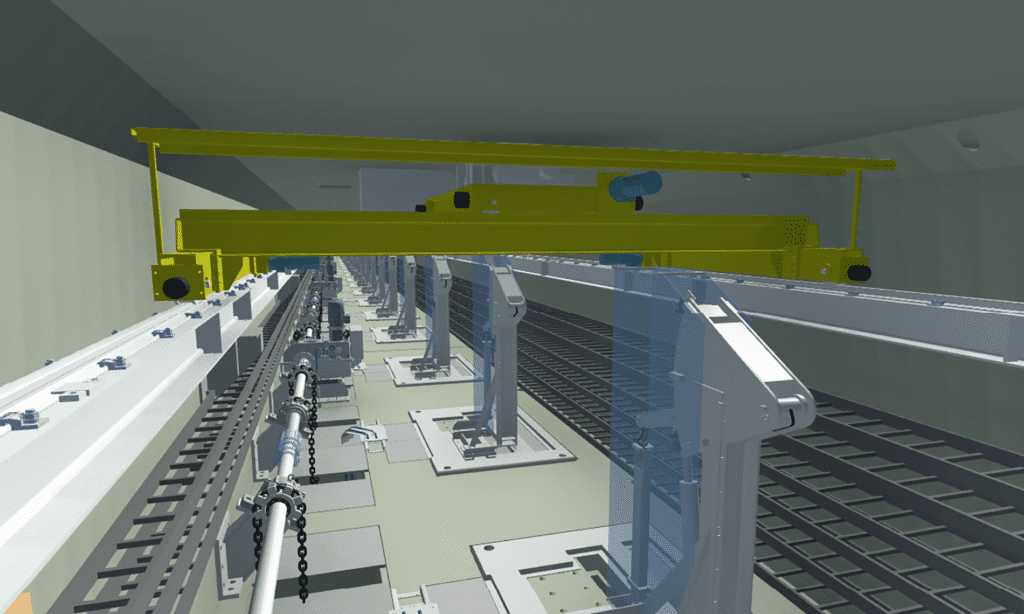

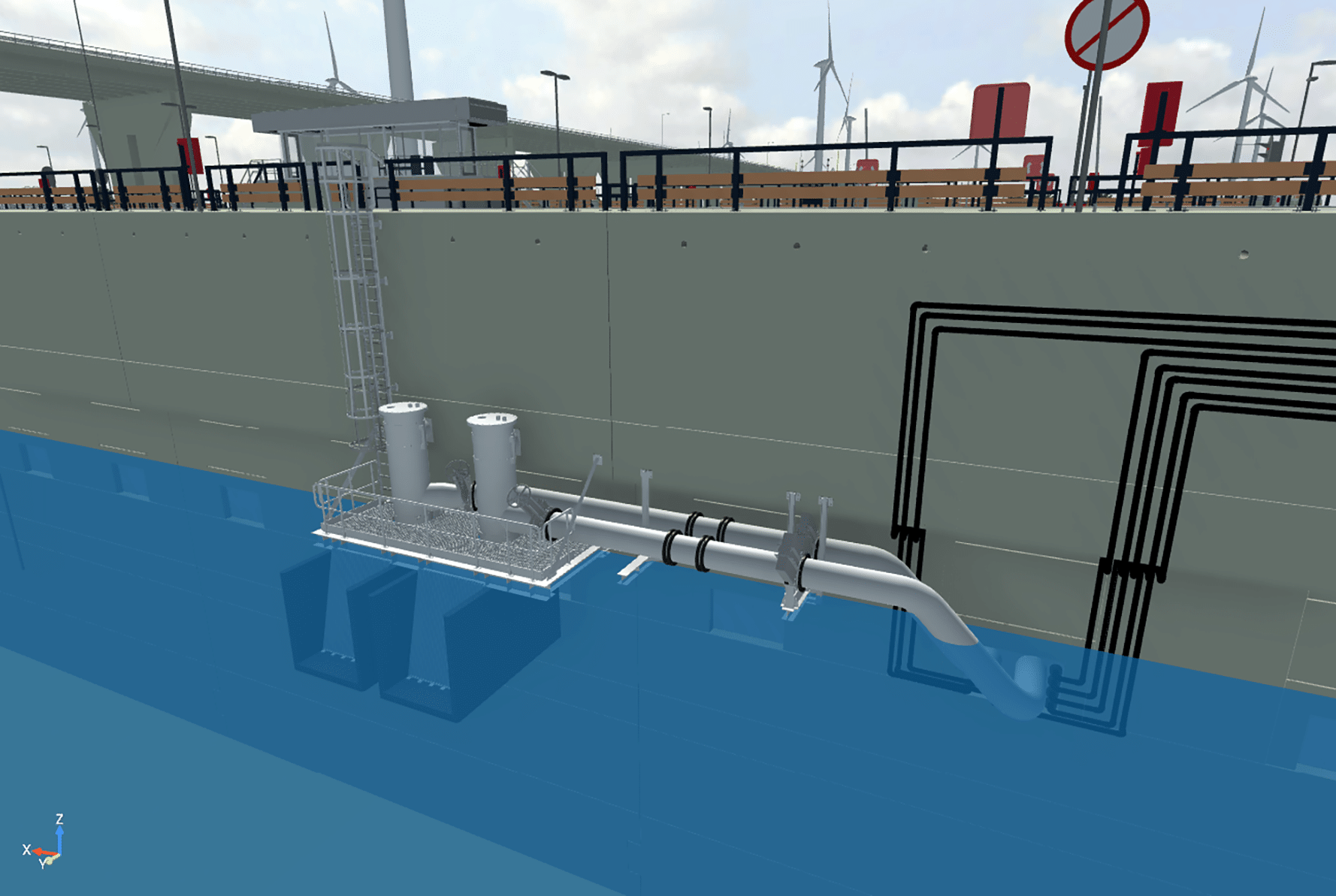

Zwart combineerde archiefonderzoek met uitgebreide veldopnames, foto’s en 3D-scans die werden aangeleverd door combinatie ZEEKR. “De bestaande installaties heb ik allemaal in 3D in Inventor gemodelleerd”, vertelt hij. “Al die 3D-modellen zijn vervolgens door de combinatie samengevoegd in Revisto in een gezamenlijke modelomgeving van het hele complex, inclusief hoofdvorm. Zo werd direct zichtbaar of ontwerpen en aanpassingen op elkaar aansloten, maar ook waar de clashes zaten.”
Volgens Paul weerspiegelt het project een bredere ontwikkeling binnen de infrastructuursector. “Waar ingenieursbureaus traditioneel vooral waren gericht op nieuwbouw, verschuift de aandacht steeds meer naar renovatie en vervanging van bestaande assets. Bij nieuwbouw begint alles met de hoofdvorm. Bij renovatie is de bestaande situatie leidend. Dan worden bestaande installaties en constructies ineens het vertrekpunt van het ontwerp. Dat vraagt om een andere manier van denken en werken. Precies daar ligt de kracht van MBM Engineers.”
Met hun integrale aanpak helpen de drie bureaus opdrachtgevers om complexe renovatieopgaven beheersbaar en uitvoerbaar te maken, van eerste inventarisatie tot ontwerp en realisatiebegeleiding.
