Gewapende grondconstructies en duurzaam bouwen

Een natuurlijke twee-eenheid

Bij de aanleg van het nieuwe Prinses Alexiaviaduct is een belangrijke rol weggelegd voor gewapende grondconstructies. Het biedt in de toeritten niet alleen functionele, maar ook constructieve kansen: door gewapende grond toe te passen kan het ontwerp slanker, duurzamer en efficiënter. Het project is zo een schoolvoorbeeld van hoe vroegtijdige samenwerking in een design & construct-omgeving leidt tot slimme oplossingen waarin civiel ontwerp en gewapende grond als vanzelf in elkaar grijpen.

Bij design & construct-projecten draait het niet langer om het bouwen van voorgeschreven producten, maar om het bieden van oplossingen die écht aansluiten bij de vraag van de opdrachtgever, begint Gino Jongmans, bedrijfsleider bij Voets Gewapende Grondconstructies. “Dat is precies waarin wij ons onderscheiden. Door al in een zeer vroeg stadium mee te denken met de hoofdaannemer en opdrachtgever, ontstaat ruimte om projecten integraal te optimaliseren met gewapende grond. Dergelijke constructies vragen om een ontwerpfilosofie waarin civiel ontwerp en grondconstructie onlosmakelijk met elkaar verbonden zijn. Ook in dit project biedt Havenbedrijf Rotterdam voldoende ruimte om te ontwerpen in gewapende grond. Dat sluit aan bij hun decennialange ervaring met dit constructietype bij eerdere projecten. Die open houding gaf ons de kans om samen met BAM Infra Nederland innovatieve en duurzame optimalisaties in te brengen.”

Natuurlijke twee-eenheid

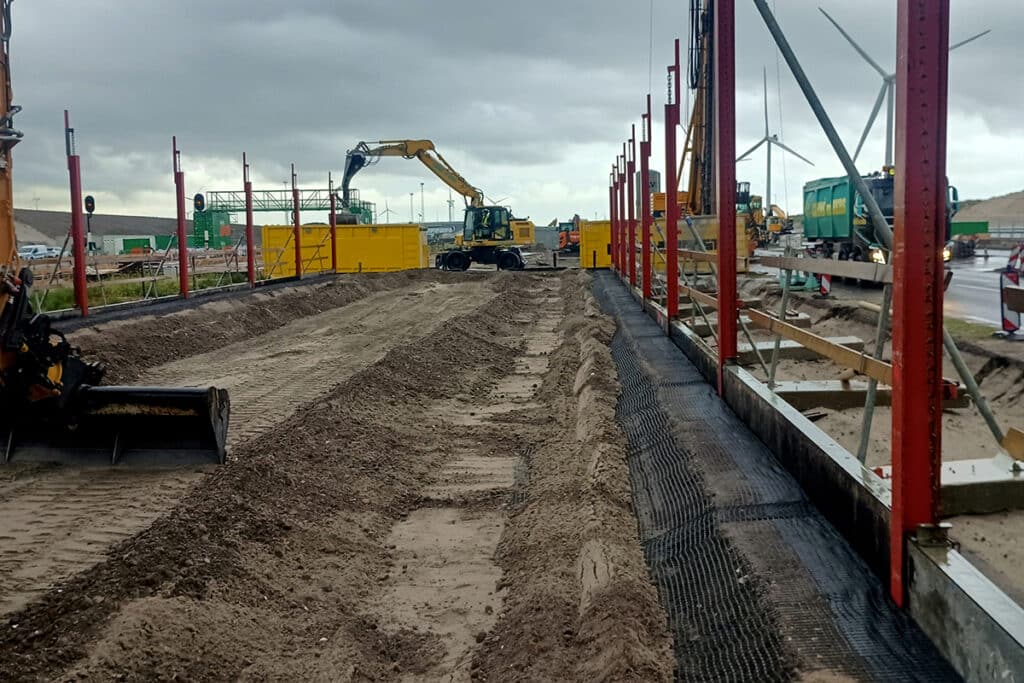

Eén van de belangrijkste optimalisaties die zijn behaald, is het toepassen van gewapende grond direct naast de wanden van de kunstwerken. “Dat reduceert de belastingen aanzienlijk en maakt het civiele ontwerp slanker, efficiënter en duurzamer”, volgens Jongmans. “Minder beton en staal betekent niet alleen lagere kosten, maar ook een veel kleinere CO2-voetafdruk. In die zin vormen gewapende grond en duurzaam bouwen een natuurlijke twee-eenheid.”

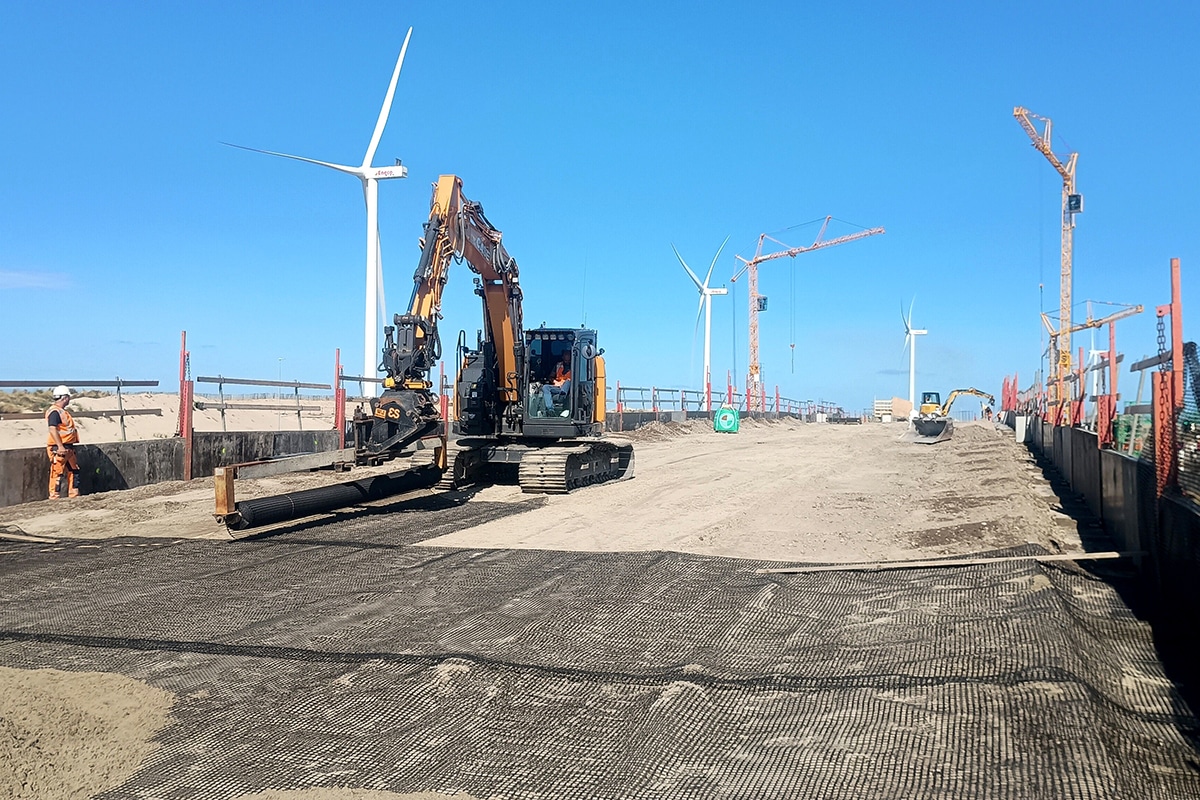

Fortrac-geogrid

Havenbedrijf Rotterdam hanteert in hun HBR-standaard aanvullende eisen, waarbij bijvoorbeeld de koppen van gewapende grond moeten worden gerealiseerd met hydraulisch gebonden menggranulaat. “Vanwege het alkalische milieu zijn niet alle geokunststoffen geschikt”, weet Jongmans. Huesker, leverancier van geokunststoffen en partner van Voets, adviseerde daarom voor het duurzame en bestendige Fortrac MDT-geogrid op basis van polyvinylalcohol. “Niet alle vezels zijn bestendig tegen een alkalisch milieu”, zegt Sander Suk, geotechneut bij Huesker. “De garens van het Fortrac MDT-geogrid zijn blijvend duurzaam onder die agressieve omstandigheden.”

Unieke uitgangssituatie

Een buitengewone keuze van Havenbedrijf Rotterdam was het beschikbaar stellen van maar liefst 150.000 m3 zand, passend binnen hun eigen grondbalans en masterplan. “Waar normaal gesproken de opdrachtnemer eisen stelt aan het aanvulmateriaal, was dat hier omgedraaid”, zegt Jongmans. “De kwaliteit van het zand stond vast, en daarmee ook de ontwerprichtlijnen. Dat maakte het project uniek, maar ook uitdagend. Met de juiste aandacht blijkt het zand uitstekend toepasbaar.”

Wat Voets Gewapende Grondconstructies onderscheidt, is volgens Jongmans het vermogen om vroeg aan te sluiten, integraal mee te ontwerpen en vervolgens vormvast te bouwen. “Het beheersen van maatvoering is cruciaal: gewapende grondconstructies groeien meter voor meter omhoog, en elke tolerantie beïnvloedt het eindprofiel van de toerit. Dat vraagt vakmanschap, nauwkeurigheid en consistentie. Daarnaast stond veiligheid vanaf de eerste tenderdag centraal. Werken op hoogte, nabij zwaar materieel en in kustgebieden met extra windbelasting vraagt om extra aandacht en scherpe afspraken. Die gezamenlijke focus op veilig werken vormt een rode draad in de samenwerking tussen alle partijen.”
